三脚船型开关的接线方法

2021-09-27 09:59:26

宏聚电子

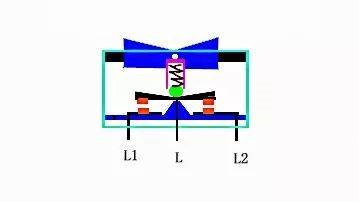

三脚的船型开关结构如图所示,中间的脚为弹性公共点,两侧的一个是NC(常闭)点,一个是NO(常开)点。

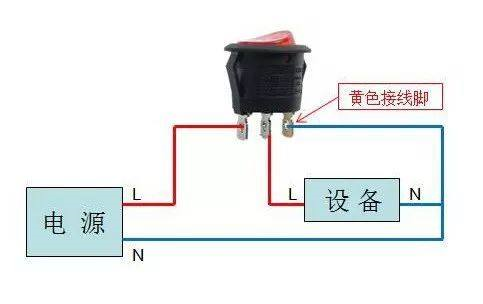

一个是零线,标记是N。一个是来灯火线,一般标记为L。一个是去灯的火线。



三个脚是一火、一零、一控制,用万用表电阻档测量一下,开关动作时两内个脚的电阻为零容的是控制脚和火线脚,开关没有动作时有一定电阻的是火线和零线脚,电阻无限大的是零线脚和控制脚。船型开关也称波形开关,其结构与钮子开关相同,只是把钮柄换成船型。







船形开关部有一个金属片,中间有弹簧支点,弹簧位移以及塑料支架老化变形,开关就不灵活了,可以断电后拆开来看看,如果不是塑料件损坏,也许可以恢复。开关内部的零线是直通的,与开关部件没有关系,因此有因为开关跳空气开关的话,是经过开关的零线的绝缘层损伤,可以将损伤的一段剪掉重新接线,注意绝缘性要保证。也可能是指示灯的脚有短路,重新接线即可。
