轻触开关主要由四大部分构成
2022-12-28 09:47:32
宏聚电子

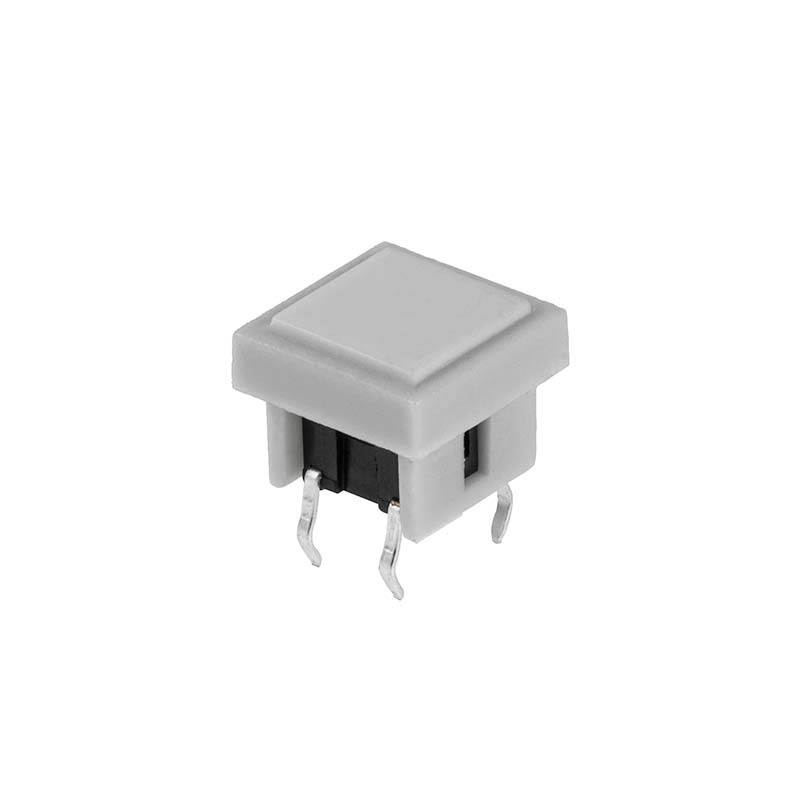

轻触开关构造:轻触开关的主要构成部件可分为四个(1)开关盖、(2)柱塞、(3)锅仔片、(4)底座。而且,底座中包括的接点和引脚的作用极其重要。下面宏聚电子分别为大家介绍一下各部件。
轻触开关的基本构成:
(1)开关盖:用来保障内部机构的部件,大多由金属制成,嵌入底座并固定。部分产品为了防止静电还设有接地引脚。
(2)柱塞:柱塞是属于人为操作开关时按下的部件,可将此处受到的作用力转达给锅仔片。操作部分的形状可分为平型和凸出型两种,主要型号均设有两种类型的产品可供选择。绝大部分柱塞为树脂射出成形品,但要增加操作行程时,会采用橡胶材料。
(3)锅仔片:东莞轻触开关锅仔片除了前面提到的实现触感的作用之外,还兼作可动接点。柱塞受到的一定操作力会使锅仔片下凹,使两个固定接点连接,导通电路。操作力解除后,锅仔片会恢复成原来的形状,开关变成断开状态。锅仔片的材质有金属和橡胶两种,前者的操作行程较小,可获得敏锐的触感;后者的操作行程较长,可获得温和的触感。
(4)底座:底座是用来安装主要部件的基础部件。底座为树脂射出成形品,射出成形时与金属接点和引脚合为一体,使用可耐受焊接高温的树脂材料。接点和引脚是底座中非常重要的部件。两个固定接点分别与伸出开关外侧的引脚连接。这些引脚与印刷电路板焊接在一起,东莞轻触开关以电气及机械方式连接开关和印刷电路板。
