轻触开关封装及其规格
2022-12-28 09:49:42
轻触开关是随着电子技术发展的要求而开发的第四代开关产品。轻触开关又可称之为按键开关,运用时以满足操作力度的条件向开关操作方向施压开关功能闭合接通,当撤除压力时开关即断开,轻触开关部结构是依据金属弹片受力变化来实现通断的。慢慢的,轻触开关的应用范围越来越宽泛,轻触开关使用寿命测试结果也越来越理想。那轻触开关封装及其规格怎么样呢?
轻触开关规格
规格一、出厂检验:出厂检验的方法和项目也影响最终轻触开关的品质,比如是外观、手感、导通、电阻等项目是抽检或是全检,比如一些大厂要求的废品率是PPM来衡量的或零缺陷,就要在出厂检验设置全检后还要设置抽检或品质稽查等工序。
规格二、生产工艺:有了配件之后最终影响品质的就是组装工艺,组装工艺要靠生产公司的管理能力、员工质量意思和品质保证能力等因素决定,不同保证能力出来的最终产品品质肯定不同,现在市场组装方法有人工和机器,因为目前的自动化能力再提升之中,所以各有优劣:机器组装成本低但产品品质低,人工组装成本高但品质也高。
规格三、寿命和手感是轻触开关的行程和弹片的配合决定的,行程越短声音越轻寿命越长,行程越长则反之,在固定的弹片工艺情况下,主要看行程或声音决定轻触开关的寿命。
规格四、导通可靠性关键影响因素是接触点的结构,因为轻触开关的功能是接触点和弹片进行接触导通,那么接触点的接触面越大越好,接触面由结构决定。
规格五、轻触开关的防护性、可焊性、导通可靠性、寿命、手感、生产工艺和安装尺 寸等方面因素决定 首先为引脚基材,轻触开关的引脚基材为黄铜或磷铜(低档次的为铁),为降低接触电阻,引脚基本上镀银处理,银遇空气中的SO2气体会氧化,直接影响开关的可焊性和接触电阻,所以高品质的轻触开关首先要在引脚的基材镀银厚度和镀银工艺方面进行控制到位,市场上镀银优劣顺序如下:
镀银工艺:基材直接镀银、基材预镀铜再镀银、基材预镀镍再镀银、基材镀银后是否有进行保护剂处理或开关是否具备防尘防水功能非常关键,不然即使最好的镀银处理,开关也会被氧化。
镀银厚度:0.3um以上(后银)、0.2um(薄银)、0.1um(镀白) 。
轻触开关封装种类

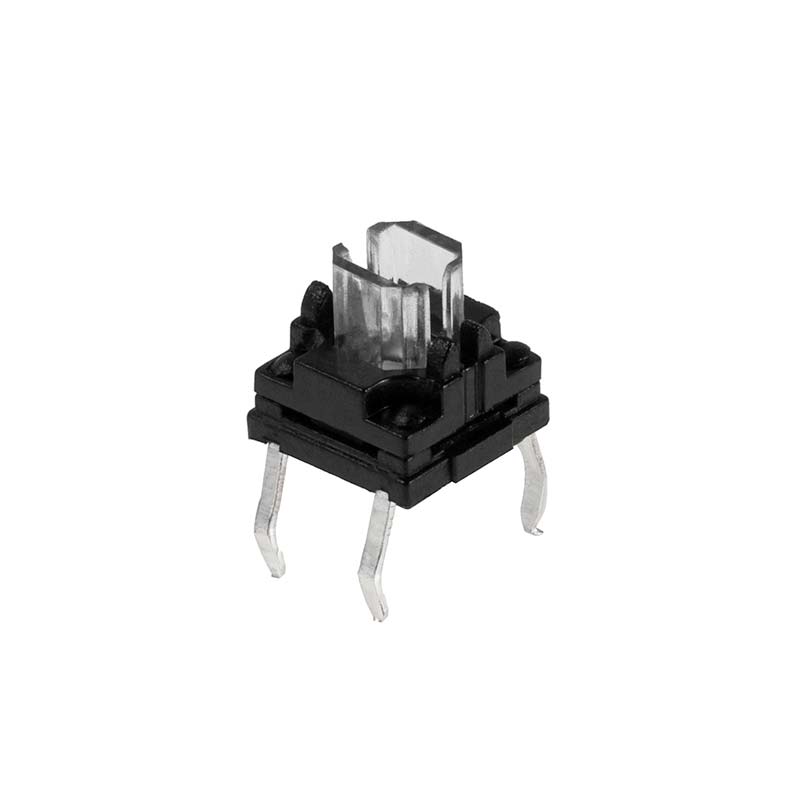

封装一、DIP插件。
封装二、SMT贴片;
封装三、只需触摸开关的金属片导通工作,延长一段时间后开关自动关闭。 主机板上的切换开关用于控制系统中的各种部件或电路。
轻触开关规格及封装讲解得足够详细,我们常见的有用到轻触开关的设备有彩色电视机、传真机、对讲机、警棍、音响设备、录像机、游戏机、摄像机、黑白电视机、计算机、机床控制装置、复印、打印机、电子仪器、仪表和其它家用电器等。
